木造限界耐力計算プログラム

1. データ入力

2. 復元力X方向

3. 復元力Y方向

4. 計算結果・ログ

5. 交点詳細

📁 データ入出力

1. 建物諸元

階数

重量W 各階重量の考え方

※重量Wは、当該階の地震力を負担する重量（積載荷重含む、多雪区域等は適切に割増）を入力してください。

1F 重量W1 (kN)

2F 重量W2 (kN)

3F 重量W3 (kN)

4F 重量W4 (kN)

5F 重量W5 (kN)

1F 階高H1 (m)

2F 階高H2 (m)

3F 階高H3 (m)

4F 階高H4 (m)

5F 階高H5 (m)

串団子モデル

2-1. 地域係数 Z

地域係数 Z

2-2. 応答スペクトル (Sa)

応答スペクトル設定

加速度応答スペクトル Sa0(T)

● 損傷限界: 稀に発生する地震動

● 安全限界: 極めて稀に発生する地震動

※安全限界は損傷限界の5倍

Saスペクトルグラフ

2-3. 地盤種別 (表層地盤による加速度増幅率Gs設定)

地盤種別

表層地盤による加速度増幅率Gsグラフ

J-SHIS & 国土地理院 API 連携を使用する

2-4. p, q 調整係数

p, q の考慮

p係数: 等価周期Teによる調整（地震応答の位相差考慮）

q係数: 等価質量比による調整（高次モード影響考慮）

p係数グラフ (Te-p)

3. 判定基準 (層間変形角)

損傷限界 1/N

安全限界 1/N

復元力特性 X方向 (Q - δ)

※「自由入力 (下表)」および追加した「耐力壁」「土壁(全面壁)」「筋交い/ブレース」「貫/ほぞ/差鴨居等」「小壁付き架構」「柱」の合計耐力がグラフに表示され、計算に使用されます。
※「制振オイルダンパ (F=C･v^α)」や設定された各要素のheqはFhに反映されて、計算に使用されます。

偏心率 (リアルタイム)

● 重心 (G): -

▲ 剛心 (K): -

偏心率 Rex: -

偏心率 Rey: -

基準変形角: 1/ rad

X:0mm Y:0mm

プロパティ

要素を選択すると
詳細が表示されます

レイヤー

👁 下図

👁 グリッド

👁 通り芯

👁 壁

👁 土壁(全面壁)

👁 筋交い

👁 貫/ほぞ

👁 小壁

👁 制振ダンパ

👁 柱

👁 自由入力

👁 柱

👁 寸法

👁 原点

👁 重心・剛心

👁 表示(名称)

👁 凡例表示

👁 芯間寸法

▼ 階ごとの復元力特性グラフ

X方向 1階

▼ 自由入力

箇所

耐力壁

m 箇所

土壁(全面壁)

mm mm mm 段箇所箇所

※壁幅:910〜1820mm、壁厚:53〜90mmの範囲内のみ入力/配置できます

筋交い/ブレース（角度補正あり）

m 箇所

※耐力値はブレース角度θによるcosθで自動補正されます

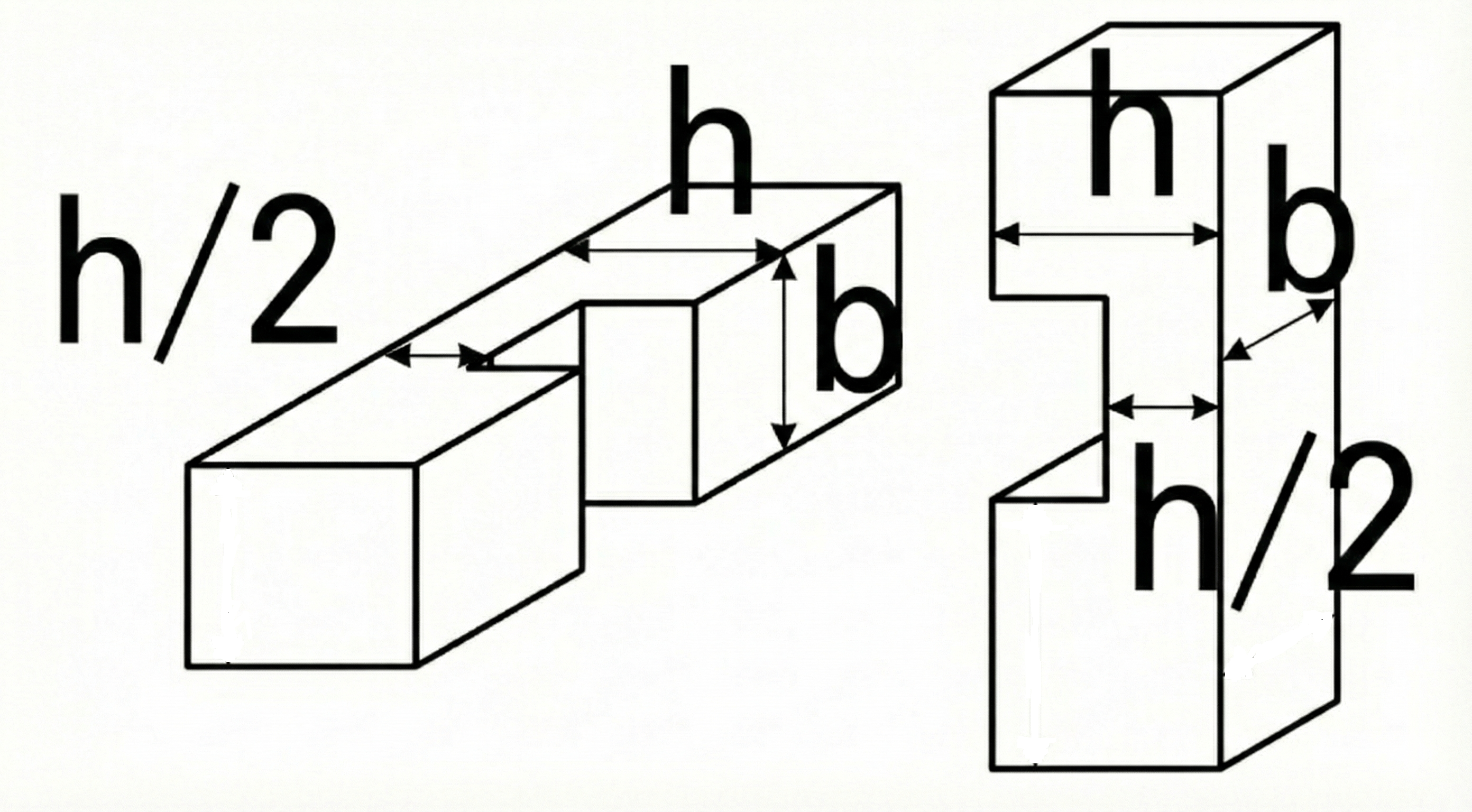

貫/ほぞ/差鴨居等

箇所

※耐力値は（基準壁高/配置階高）で自動補正されます

小壁付き架構

残存率 % 箇所

※耐力値は壁幅比と残存率比で自動補正されます

柱の傾斜復元力特性 (柱幅/階高>1/15)

mm kN/本

本

※Q = (N/H) × (D/2 - δ)
負の剛性を持つ復元力

X方向 2階

▼ 自由入力

箇所

耐力壁

m 箇所

土壁(全面壁)

mm mm mm 段箇所箇所

※壁幅:910〜1820mm、壁厚:53〜90mmの範囲内のみ入力/配置できます

筋交い/ブレース（角度補正あり）

m 箇所

※耐力値はブレース角度θによるcosθで自動補正されます

貫/ほぞ/差鴨居等

箇所

※耐力値は（基準壁高/配置階高）で自動補正されます

小壁付き架構

残存率 % 箇所

※耐力値は壁幅比と残存率比で自動補正されます

柱の傾斜復元力特性 (柱幅/階高>1/15)

mm kN/本

本

※Q = (N/H) × (D/2 - δ)
負の剛性を持つ復元力

X方向 3階

▼ 自由入力

箇所

耐力壁

m 箇所

土壁(全面壁)

mm mm mm 段箇所箇所

※壁幅:910〜1820mm、壁厚:53〜90mmの範囲内のみ入力/配置できます

筋交い/ブレース（角度補正あり）

m 箇所

貫/ほぞ/差鴨居等

箇所

小壁付き架構

残存率 % 箇所

柱の傾斜復元力特性 (柱幅/階高>1/15)

mm kN/本

本

X方向 4階

▼ 自由入力

箇所

耐力壁

m 箇所

土壁(全面壁)

mm mm mm 段箇所箇所

※壁幅:910〜1820mm、壁厚:53〜90mmの範囲内のみ入力/配置できます

筋交い/ブレース（角度補正あり）

m 箇所

貫/ほぞ/差鴨居等

箇所

小壁付き架構

残存率 % 箇所

柱の傾斜復元力特性 (柱幅/階高>1/15)

mm kN/本

本

※Q = (N/H) × (D/2 - δ)
負の剛性を持つ復元力

X方向 5階

▼ 自由入力

箇所

耐力壁

m 箇所

土壁(全面壁)

mm mm mm 段箇所箇所

※壁幅:910〜1820mm、壁厚:53〜90mmの範囲内のみ入力/配置できます

筋交い/ブレース（角度補正あり）

m 箇所

貫/ほぞ/差鴨居等

箇所

小壁付き架構

残存率 % 箇所

柱の傾斜復元力特性 (柱幅/階高>1/15)

mm kN/本

本

※Q = (N/H) × (D/2 - δ)
負の剛性を持つ復元力

復元力特性 Y方向 (Q - δ)

Y方向の入力を行わない（X方向のみ計算）

Y方向 1階

▼ 自由入力

箇所

耐力壁

m 箇所

土壁(全面壁)

mm mm mm 段箇所箇所

※壁幅:910〜1820mm、壁厚:53〜90mmの範囲内のみ入力/配置できます

筋交い/ブレース（角度補正あり）

m 箇所

※耐力値はブレース角度θによるcosθで自動補正されます

貫/ほぞ/差鴨居等

箇所

※耐力値は（基準壁高/配置階高）で自動補正されます

小壁付き架構

残存率 % 箇所

※耐力値は壁幅比と残存率比で自動補正されます

柱の傾斜復元力特性 (柱幅/階高>1/15)

mm kN/本

本

※Q = (N/H) × (D/2 - δ)
負の剛性を持つ復元力

Y方向 2階

▼ 自由入力

箇所

耐力壁

m 箇所

土壁(全面壁)

mm mm mm 段箇所箇所

※壁幅:910〜1820mm、壁厚:53〜90mmの範囲内のみ入力/配置できます

筋交い/ブレース（角度補正あり）

m 箇所

※耐力値はブレース角度θによるcosθで自動補正されます

貫/ほぞ/差鴨居等

箇所

※耐力値は（基準壁高/配置階高）で自動補正されます

小壁付き架構

残存率 % 箇所

※耐力値は壁幅比と残存率比で自動補正されます

柱の傾斜復元力特性 (柱幅/階高>1/15)

mm kN/本

本

※Q = (N/H) × (D/2 - δ)
負の剛性を持つ復元力

Y方向 3階

▼ 自由入力

箇所

耐力壁

m 箇所

土壁(全面壁)

mm mm mm 段箇所箇所

※壁幅:910〜1820mm、壁厚:53〜90mmの範囲内のみ入力/配置できます

筋交い/ブレース（角度補正あり）

m 箇所

貫/ほぞ/差鴨居等

箇所

小壁付き架構

残存率 % 箇所

柱の傾斜復元力特性 (柱幅/階高>1/15)

mm kN/本

本

※Q = (N/H) × (D/2 - δ)
負の剛性を持つ復元力

Y方向 4階

▼ 自由入力

箇所

耐力壁

m 箇所

土壁(全面壁)

mm mm mm 段箇所箇所

※壁幅:910〜1820mm、壁厚:53〜90mmの範囲内のみ入力/配置できます

筋交い/ブレース（角度補正あり）

m 箇所

貫/ほぞ/差鴨居等

箇所

小壁付き架構

残存率 % 箇所

柱の傾斜復元力特性 (柱幅/階高>1/15)

mm kN/本

本

※Q = (N/H) × (D/2 - δ)
負の剛性を持つ復元力

Y方向 5階

▼ 自由入力

箇所

耐力壁

m 箇所

土壁(全面壁)

mm mm mm 段箇所箇所

※壁幅:910〜1820mm、壁厚:53〜90mmの範囲内のみ入力/配置できます

筋交い/ブレース（角度補正あり）

m 箇所

貫/ほぞ/差鴨居等

箇所

小壁付き架構

残存率 % 箇所

柱の傾斜復元力特性 (柱幅/階高>1/15)

mm kN/本

本

※Q = (N/H) × (D/2 - δ)
負の剛性を持つ復元力

4. 計算結果・ログ

地震層せん断力(1次設計・2次設計)と比較を行う

X方向: Q - 変形角関係

Y方向: Q - 変形角関係

詳細計算ログ

計算ロジック・詳細項目の解説

※本プログラムは「限界耐力計算（令第82条の6、平12建告1457号）」に基づき、木造建物の倒壊・損傷検証を行います。

1. 振動モデルの作成と固有値解析

\( m_i \) (各階質量)
\( m_i = \frac{W_i}{g} \)

各階重量 \( W_i \) (kN) を重力加速度 \( g \approx 9.807 \, \text{m/s}^2 \) で除して質量化します。

\( K_{i0} \) (初期剛性)
復元力特性の原点付近（弾性域）の勾配。

建物の本来の硬さを表します。初期剛性が高いほど \( T_0 \) が短くなり、減衰効果が高まります。

\( T_0 \) (第1次固有周期)
\( |K_0 - \omega^2 M| = 0 \Rightarrow T_0 = \frac{2\pi}{\omega} \)

初期剛性と質量を用いた固有値解析により算出します。この \( T_0 \) は減衰定数 \( h \) の算定基準となります。
1階建ての場合: \( T_0 = 2\pi \sqrt{m_1/K_1} \)

\( u_i \) (振動モード)
\( \frac{u_2}{u_1} = \frac{K_1 + K_2 - m_1 \omega^2}{K_2} \)

各ステップの剛性 \( K \) に応じて、建物がどのような形状で揺れるか（モード）を算出します。（1階建ての場合は省略）

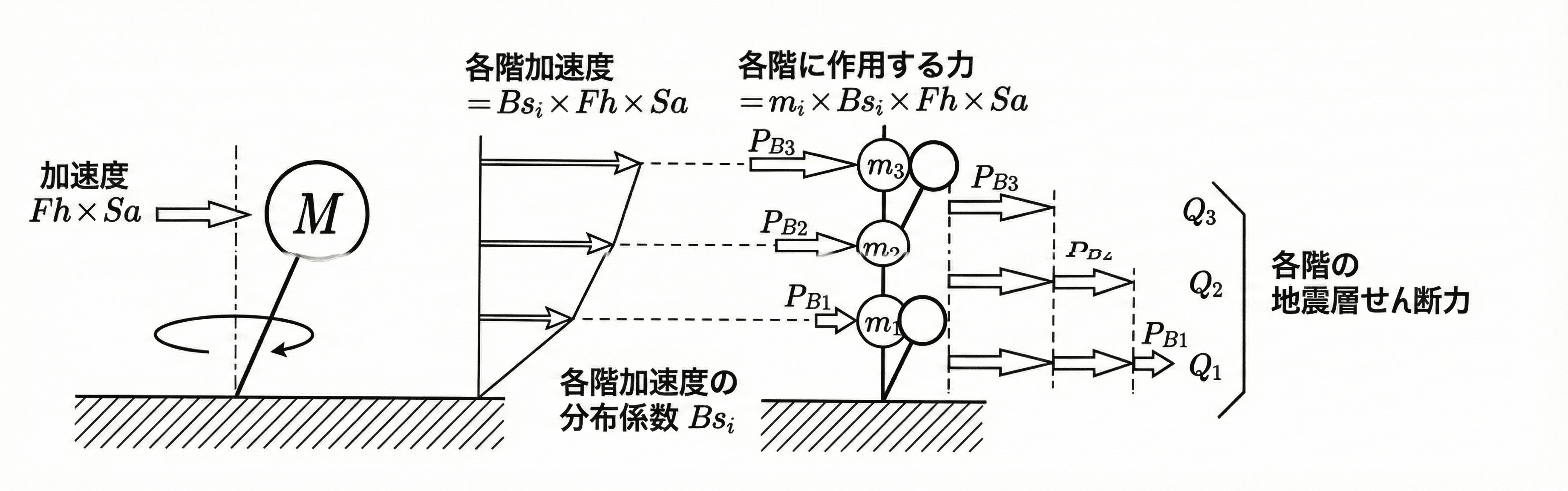

2. 等価1自由度系への置換 (多質点 &to; 1質点)

\( M_e \) (有効質量)
\( M_e = \frac{(\sum m_i u_i)^2}{\sum m_i u_i^2} \)

建物全体の揺れに関与する質量成分。PDF資料では \( M_{us} \) と表記。

\( \Delta \) (等価変位)
\( \Delta = \frac{\sum m_i u_i^2}{\sum m_i u_i} \)

等価1自由度系の代表変位量。PDF資料では \( \delta_s \) と表記。

\( H_e \) (等価高さ)
\( H_e = \frac{\sum m_i u_i h_i}{\sum m_i u_i} \)

等価1自由度系の重心高さ。グラフのX軸（変形角相当 \( \Delta/H_e \)）等に使用します。

\( T_e \) (等価周期)
\( T_e = 2\pi \sqrt{\frac{M_e}{K_e}} = 2\pi \sqrt{\frac{M_e \cdot \Delta}{Q_a}} \)

損傷が進み剛性が低下すると、周期は \( T_0 \) から \( T_e \) へと長くなります。安全限界時は \( T_s \) と表記。

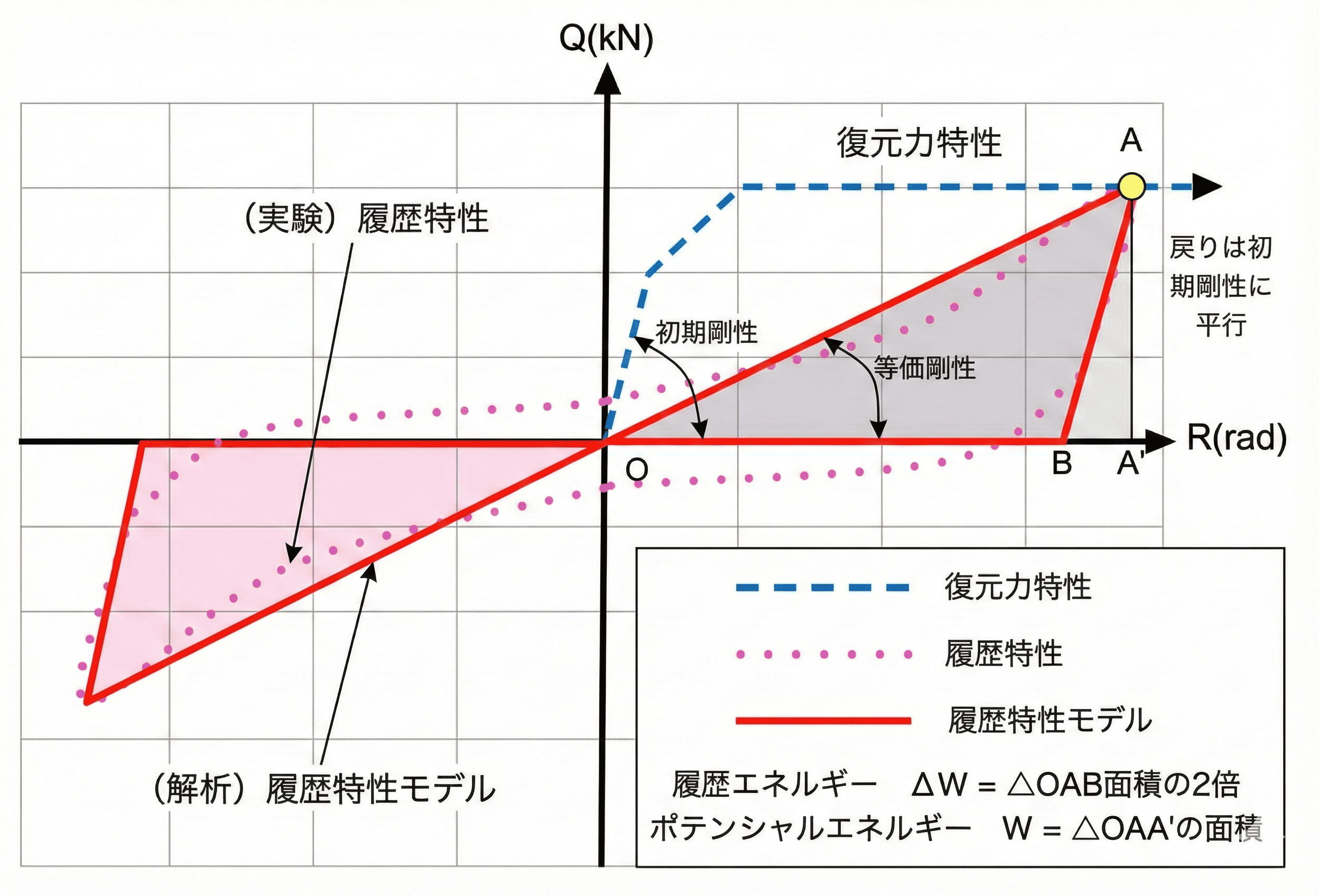

3. 減衰性能と要求スペクトル

\( W_A \) (ポテンシャルエネルギー)
\( W_A = \frac{1}{2} Q_1 \delta_1 + \frac{1}{2} Q_2 \delta_2 \)

各階の層せん断力と変位の積の1/2を合計した全体のポテンシャルエネルギー。

\( h_{eq1} \) (1階の等価減衰定数)
\( h_{eq1} = \frac{\delta_{z1} - Q_1/K_{10}}{\delta_{z1}} \times \frac{2}{4\pi} \)

\( Q_1/K_{10} \): 弾性変形量、\( \delta_{z1} - Q_1/K_{10} \): 塑性変形量
塑性変形の割合からエネルギー吸収能力を評価します（負値は0）。

制振オイルダンパの付加減衰
\( F = C \cdot v^{\alpha} \)
\( W_{oil} = \int F\,dx \), \( h_{oil} = \frac{W_{oil}}{4\pi W_A} \)

各階の層間変位振幅と等価周期 \( T_e \) から 1サイクルの消費エネルギーを評価し、総合減衰に加算します。

\( h_{eq2} \) (2階の等価減衰定数)
\( h_{eq2} = \frac{\delta_2 - Q_2/K_{20}}{\delta_2} \times \frac{2}{4\pi} \)

\( \delta_2 = \delta_{z2} - \delta_{z1} \): 2階の層間変位
\( Q_2/K_{20} \): 弾性変形量、\( \delta_2 - Q_2/K_{20} \): 塑性変形量

\( \Delta W \) (履歴減衰エネルギー)
\( \Delta W = 4\pi (h_{eq1} \cdot W_1 + h_{eq2} \cdot W_2) \)

\( W_1 = \frac{1}{2} Q_1 \delta_1 \), \( W_2 = \frac{1}{2} Q_2 \delta_2 \): 各階のポテンシャルエネルギー

\( h \) (等価粘性減衰定数)
\( h = 0.05 + \frac{\Delta W}{4\pi \cdot W_A} \)

初期減衰0.05に履歴減衰を加算（上限0.25）。塑性変形が進むほど大きくなりエネルギー吸収能力が高まります。
※本プログラムでは heq および h は 0〜0.25（25%）の範囲で扱い、超過分は 0.25 として計算します。

\( F_h \) (減衰低減係数)
\( F_h = \frac{1.5}{1 + 10h} \)

減衰 \( h \) が大きいほど地震力を低減できます。
※安全限界（極稀地震）計算時に適用。損傷限界（稀地震）では原則 1.0 (h=0.05相当) とします。

\( Q_A \) (等価せん断力)
\( Q_A = \frac{2 W_A}{\Delta} \)

エネルギー等価の関係 \( W_A = \frac{1}{2} Q_A \cdot \Delta \) より逆算。グラフの保有耐力曲線として表示されます。

3-2. 複数耐力要素のheq合成（自由入力のheq直接入力対応）

heq直接入力がある場合

自由入力の復元力特性で「heqを入力する」にチェックを入れた場合、各変形角に対応するheq値を直接設定できます。
この場合、計算式による算出ではなく、入力されたheq値を補間して使用します。
※heqは0〜0.25（25%）の範囲で使用します。

heq直接入力がない場合
\( h_{eq,i} = 0.2 \times \left(1 - \sqrt{\frac{K_i}{K_{i0}}}\right) \)

\( K_{i0} \): 要素の初期剛性、\( K_i \): 現在の割線剛性
従来通り、剛性低下率から自動計算されます。

階全体のheq合成（加重平均）
\( h_{eq,階} = \frac{\sum (h_{eq,i} \times Q_i)}{\sum Q_i} \)

各耐力要素（壁・自由入力）のheqを、その要素のせん断力\( Q_i \)で重み付けして合成します。
heq直接入力がある要素と、自動計算の要素が混在する場合も、同じ式で合成されます。

混在時の計算例

例：壁A（自動計算 heq=0.05, Q=50kN）+ 自由入力B（直接入力 heq=0.10, Q=30kN）
\( h_{eq,階} = \frac{0.05 \times 50 + 0.10 \times 30}{50 + 30} = \frac{2.5 + 3.0}{80} = 0.069 \)

3-3. 筋交い/ブレースの角度補正

基準データ

brace_data.csvに格納されているデータは、壁幅0.91m、階高2.73mでの試験値です。
実際の設置条件に応じて、ブレース角度θによるcosθで耐力値を自動補正します。

ブレース角度θ
\( \theta = \tan^{-1}\left(\frac{H}{W}\right) \)

H: 階高(m)、W: 壁幅(m)
基準角度 \( \theta_{base} = \tan^{-1}(2.73/0.91) \approx 71.6° \)

補正係数
\( \alpha = \frac{\cos\theta_{actual}}{\cos\theta_{base}} \)

実際のブレース角度θと基準角度θbaseのcosθの比率により、水平方向の耐力成分を補正します。

補正後の耐力
\( Q_{brace} = Q_{base} \times \alpha \times n \)

Q_base: CSV記載の基準耐力値、n: 箇所数
壁幅と階高を入力すると、自動的に補正された耐力が計算に反映されます。

3-4. 偏心率eに応じたFeによる耐力低減

低減の考え方

「偏心率eに応じた値Feによる低減を考慮する」にチェックが入っている場合、各階の合計耐力Q(kN)をFeで除してから以降の計算（保有耐力曲線・応答計算）に用います。
（低減前の合計復元力特性は点線で併記表示します。）

Feの設定
\( Q_{red} = \frac{Q}{F_e} \)

・\( e \le 0.15 \Rightarrow F_e = 1.0 \)（当該階の耐力低減なし）
・\( 0.15 < e < 0.3 \Rightarrow F_e \) を 1.0〜1.5で線形補間
・\( e \ge 0.3 \Rightarrow F_e = 1.5 \)（入力欄に警告を表示）

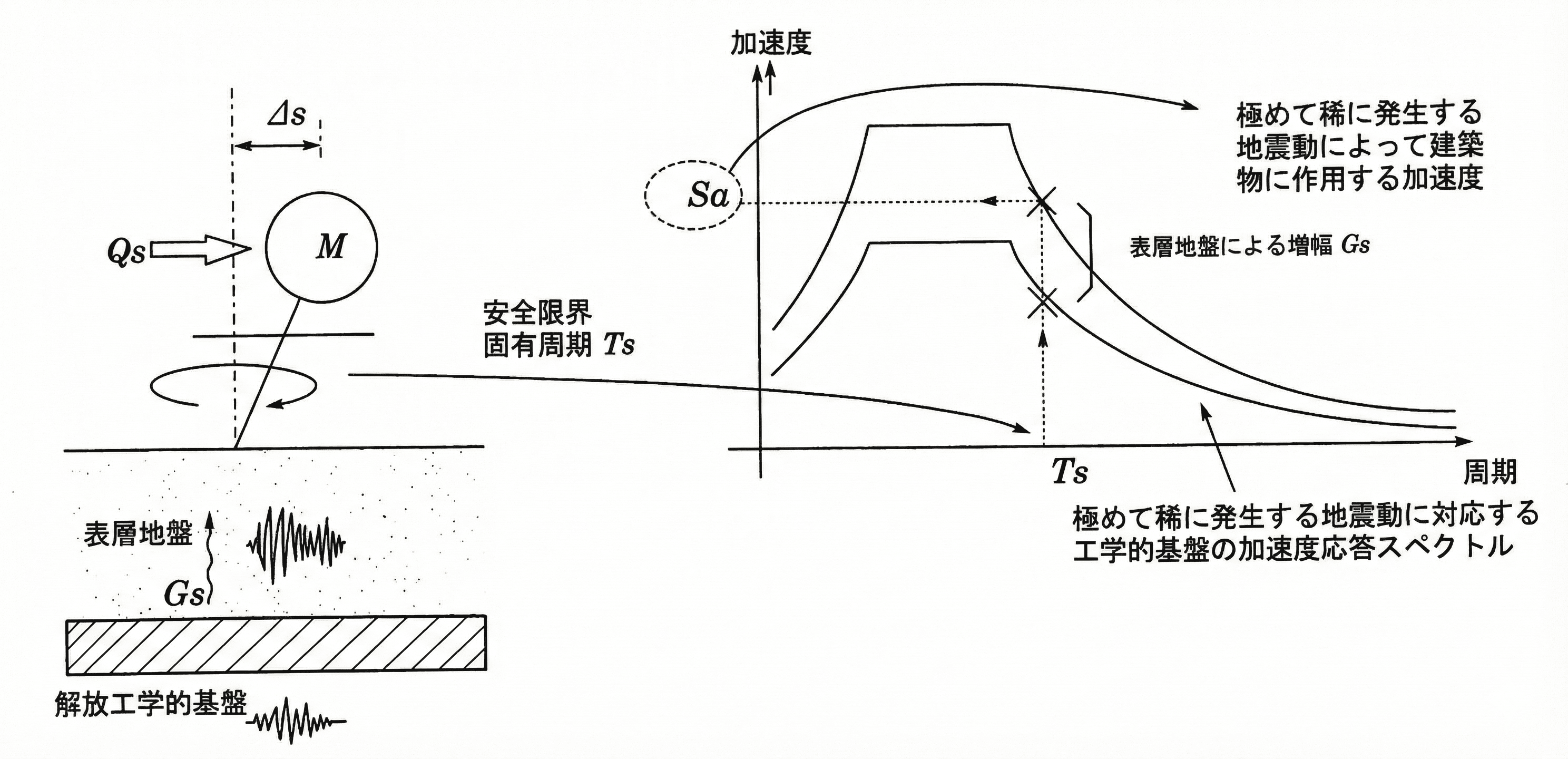

4. 要求せん断力と判定

\( Q_{req} \) (必要耐力)
\( Q_{req} = M_e \cdot S_A \)

グラフ上の「必要耐力曲線（点線）」のY座標。
保有耐力 \( Q_a \) と交差する点が応答値（\( P_{si} \approx Q_a \)）。

判定（安全限界変形角）

本プログラムは、安全限界応答変形角 \( R \) により判定します。
判定は安全限界応答変形角 \( R \) に基づき行います。

5. 柱の傾斜復元力特性（ロッキング）

適用条件

石場建て等、基礎と柱が剛接合されていない構造において、柱が傾斜して復元力を発揮する特性を考慮できます。
適用条件：柱幅/階高 > 1/15
この条件を満たさない場合、柱の傾斜復元力は考慮できません。

復元力の算定式
\( Q_0 = \frac{P \cdot b}{H} \)

\( P \)：柱1本あたりの軸力 (kN)
\( H \)：階高 (m)
\( b \)：柱幅 (m)
変形角 \( R \) に対する復元力は以下の折れ線モデル。
・\( R = 0.1b/H \) で \( 0.8Q_0 \) に到達
・\( 0.1b/H \le R \le 0.2b/H \) で一定
・\( 0.2b/H \le R \le b/H \) で0まで線形低下

丸柱の補正：丸柱は点接触でめり込みが大きくなるため、断面積等価の角柱に換算して評価します。
\( D_e = \sqrt{\pi (D/2)^2} \approx 0.886D \) として、有効柱幅 \( D_e \) を用いて復元力を算定します。

負の剛性特性

柱の傾斜復元力は、変位が大きくなるほど復元力が減少する「負の剛性」を持ちます。
最大耐力は \( 0.8Q_0 \) で、\( R=b/H \) で復元力が0となります。
履歴減衰：\( h_{eq} = 0 \)（保守的に評価）

設計上の注意

・軸力Nは、柱が支える荷重（床荷重+屋根荷重等）から算定します。
・柱幅Dは構造材の実寸法を用います。
・複数本ある場合は本数を乗じて合計耐力を算出します。
・負の剛性により、変位が大きくなると急激に耐力が低下するため、他の耐力要素との併用が重要です。

6. 地域係数・p,q係数・地盤種別

\( Z \) (地域係数)
\( Z = 0.7 \sim 1.0 \)

地震地域係数。地域による地震の強さの違いを考慮する係数。
・1.0：大部分の地域（東京、大阪、名古屋等）
・0.9：北海道の一部、沖縄の一部等
・0.8：北海道の一部等
・0.7：沖縄の一部等
建築基準法施行令第88条に定められています。

地盤種別と特性周期 \( T_c \)

地盤種別により加速度応答スペクトルの形が変わります。
・第1種地盤（\( T_c = 0.4s \)）：岩盤、硬質砂礫層、第三紀層など良好な地盤
・第2種地盤（\( T_c = 0.6s \)）：通常の地盤（第1種・第3種以外）
・第3種地盤（\( T_c = 0.8s \)）：軟弱地盤、沿岸埋立地、涼沢低地等
\( T_c \) は地盤の卓越周期に対応し、\( T_c \) 付近で応答が最大となります。

\( G_s \) (地盤増幅率)

地表面での地震動の増幅率。地盤調査結果から決定します。
第1種地盤では \( G_s \approx 1.0 \sim 1.5 \)、第3種地盤では \( G_s \approx 1.5 \sim 2.5 \) 程度。
自由入力では周期ごとの \( G_s(T) \) スペクトルを指定可能です。

\( p, q \) (調整係数)

平成12年建告第1457号に基づく調整係数。
\( p \)：地震地域係数等に関する調整係数
・\( T \leq T_c \) のとき：\( p = 1.0 \)
・\( T > T_c \) のとき：\( p = T_c / T \) (長周期側で低減)
\( q \)：構造特性等に関する調整係数
・\( T \leq T_c \) のとき：\( q = T / T_c \) (短周期側で低減)
・\( T > T_c \) のとき：\( q = 1.0 \)
これらにより短周期・長周期の建物で応答を適切に評価できます。

5. 交点詳細計算

損傷限界・安全限界の交点における詳細な計算過程を表示します。計算実行後に更新されます。

計算を実行すると、ここに交点詳細が表示されます。

「4. 計算結果・ログ」タブで計算を実行してください。

6. 層せん断力の比較

計算を実行すると、ここに比較結果が表示されます。

構造計算書

限界耐力計算による応答検討

構造計算書：木造限界耐力計算

第1章建物概要・諸元

地域係数 Z		地盤種別		p, q考慮
損傷限界		安全限界

階	階高H(m)	重量W(kN)	累計重量(kN)	初期剛性Ki(kN/m)

1-2. 地盤種別・表層地盤による加速度増幅率Gs

地盤種別
設定方法

表層地盤による加速度増幅率Gsグラフ

- 1 -

構造計算書：木造限界耐力計算

1-3. 応答スペクトル (Sa)

入力モード

加速度応答スペクトル Sa0(T)

岩盤上の加速度応答スペクトルを表します。

● 損傷限界: 稀に発生する地震動 (50年に1回程度)

● 安全限界: 極めて稀に発生する地震動 (500年に1回程度)

※安全限界は損傷限界の5倍

Saスペクトルグラフ

1-4. p, q 調整係数

p, q 考慮

木造限界耐力計算プログラム

1. 建物諸元

重量W 各階重量の考え方

階高H

2-1. 地域係数 Z

2-2. 応答スペクトル (Sa)

2-3. 地盤種別 (表層地盤による加速度増幅率Gs設定)

2-4. p, q 調整係数

3. 判定基準 (層間変形角)

復元力特性 X方向 (Q - δ)

偏心率 (リアルタイム)

1) 画面操作（ズーム/パン/スナップ）

2) 選択・編集（共通）

3) 作図ツール（配置方法）

4) 床外形（多角形）

5) 右ペイン（プロパティ/レイヤー）

6) よく使うボタン（上部ツールバー）

グリッド生成

土壁(全面壁) 設定

制振オイルダンパ 設定

復元力特性 Y方向 (Q - δ)

4. 計算結果・ログ

X方向: Q - 変形角関係

Y方向: Q - 変形角関係

PDF生成中...

詳細計算ログ

計算ロジック・詳細項目の解説

1. 振動モデルの作成と固有値解析

2. 等価1自由度系への置換 (多質点 &to; 1質点)

3. 減衰性能と要求スペクトル

3-2. 複数耐力要素のheq合成（自由入力のheq直接入力対応）

3-3. 筋交い/ブレースの角度補正

3-4. 偏心率eに応じたFeによる耐力低減

4. 要求せん断力と判定

5. 柱の傾斜復元力特性（ロッキング）

6. 地域係数・p,q係数・地盤種別

5. 交点詳細計算

6. 層せん断力の比較

構造計算書

限界耐力計算による応答検討

構造計算書：木造限界耐力計算

目次

構造計算書：木造限界耐力計算

第1章 建物概要・諸元

1-2. 地盤種別・表層地盤による加速度増幅率Gs

構造計算書：木造限界耐力計算

1-3. 応答スペクトル (Sa)

1-4. p, q 調整係数

第2章 復元力特性

2.1 X方向の復元力特性

第2章 復元力特性

2.1 X方向の復元力特性（グラフ）

第2章 復元力特性

2.2 Y方向の復元力特性

第2章 復元力特性

2.2 Y方向の復元力特性（グラフ）

第3章 判定結果サマリー

3.1 X方向の判定結果

第3章 判定結果サマリー

3.2 Y方向の判定結果

第4章 計算ロジック・詳細項目の解説

第4章 計算ロジック・詳細項目の解説（続き）

第4章 計算ロジック・詳細項目の解説（続き）

第5章 詳細計算ログ

5.1 X方向の詳細計算ログ (1/3)

第5章 詳細計算ログ

5.1 X方向の詳細計算ログ (2/3)

第5章 詳細計算ログ

5.1 X方向の詳細計算ログ (3/3)

第5章 詳細計算ログ

5.2 Y方向の詳細計算ログ (1/3)

第5章 詳細計算ログ

5.2 Y方向の詳細計算ログ (2/3)

第5章 詳細計算ログ

5.2 Y方向の詳細計算ログ (3/3)

第6章 交点詳細計算

6.1 X方向の交点詳細計算 (1/4) - 損傷限界 前半

第6章 交点詳細計算

6.1 X方向の交点詳細計算 (2/4) - 損傷限界 後半

第6章 交点詳細計算

制振オイルダンパ設定

第1章建物概要・諸元

第2章復元力特性

第2章復元力特性

第2章復元力特性

第2章復元力特性

第3章判定結果サマリー

第3章判定結果サマリー

第4章計算ロジック・詳細項目の解説

第4章計算ロジック・詳細項目の解説（続き）

第4章計算ロジック・詳細項目の解説（続き）

第5章詳細計算ログ

第5章詳細計算ログ

第5章詳細計算ログ

第5章詳細計算ログ

第5章詳細計算ログ

第5章詳細計算ログ

第6章交点詳細計算

6.1 X方向の交点詳細計算 (1/4) - 損傷限界前半

第6章交点詳細計算

6.1 X方向の交点詳細計算 (2/4) - 損傷限界後半

第6章交点詳細計算

6.1 X方向の交点詳細計算 (3/4) - 安全限界前半

第6章交点詳細計算

第6章交点詳細計算

6.1 X方向の交点詳細計算 (5) - 安全限界続き

第6章交点詳細計算

6.1 X方向の交点詳細計算 (6) - 安全限界最終

第6章交点詳細計算

6.2 Y方向の交点詳細計算 (1/4) - 損傷限界前半

第6章交点詳細計算

6.2 Y方向の交点詳細計算 (2/4) - 損傷限界後半

第6章交点詳細計算

6.2 Y方向の交点詳細計算 (3/4) - 安全限界前半

第6章交点詳細計算

第6章交点詳細計算

6.2 Y方向の交点詳細計算 (5) - 安全限界続き

第6章交点詳細計算

6.2 Y方向の交点詳細計算 (6) - 安全限界最終

第7章層せん断力の比較・検証

第7章層せん断力の比較・検証

小壁付き架構詳細計算

垂れ壁付き独立柱詳細計算
